新聞資訊
世晟（SHISHENG）是全球最先進(jìn)的表面處理工程技術(shù)提供商之一
您所在的位置：
達克羅涂層附著(zhù)力測試方法
發(fā)布于 2022-08-10
附著(zhù)力是指兩種不同物質(zhì)接觸部分的相互吸引力，達克羅涂層附著(zhù)力是指涂層或漆膜與基底之間結合的牢固程度。附著(zhù)力是涂料的重要指標，漆膜的牢固附著(zhù)是達克羅涂料實(shí)現基體材料保護的重要基礎。漆膜的附著(zhù)力除了取決于所選用的涂料基料外，還與底材的表面預處理、施工方式以及涂膜的保養有十分重要的關(guān)系，例如，在潮濕、有銹蝕、有油脂的金屬表面涂裝，附著(zhù)力就差。因此漆膜附著(zhù)力的測定受到涂料、涂裝、防腐等行業(yè)的廣泛關(guān)注。
目前涂層附著(zhù)力測試的方法主要有劃圈法附著(zhù)力測試法、劃格法附著(zhù)力測試法和拉開(kāi)法附著(zhù)力測試法。三種測試方法各有其特點(diǎn)和適應性。
目前涂層附著(zhù)力測試的方法主要有劃圈法附著(zhù)力測試法、劃格法附著(zhù)力測試法和拉開(kāi)法附著(zhù)力測試法。三種測試方法各有其特點(diǎn)和適應性。
劃圈附著(zhù)力測試法
方法簡(jiǎn)介：采用尖角唱針穿透至底材，施以一定荷重，在以一定的回轉直徑劃圈的同時(shí)勻速運動(dòng)，根據劃圈對漆膜的破壞面積來(lái)對附著(zhù)力結果進(jìn)行評價(jià)。
常用標準：GB/T 1720-1979
評級方法：劃圈附著(zhù)力共分為7個(gè)等級，按順序檢查各部位漆膜的完好程度。從1級至7級附著(zhù)力依次降低，7級最差。
方法特點(diǎn)：此法適用于各種單一涂層附著(zhù)力的測定，是一種間接測定的方法，得到的不是單純的附著(zhù)力，還包括涂層的變形和破壞時(shí)的抵抗力，但是操作簡(jiǎn)單快捷。
劃格附著(zhù)力測試法
方法簡(jiǎn)介：采用切割刀具，以直角網(wǎng)格圖形切割涂層穿透至底材，來(lái)評定涂層從底材上脫離的抗性的一種試驗方法，其結果評價(jià)方法通過(guò)涂層脫落面積來(lái)評定，切割的間距取決于涂層厚度和底材類(lèi)型。
常用標準：GB/T 9286-1998，ISO 2409-2013

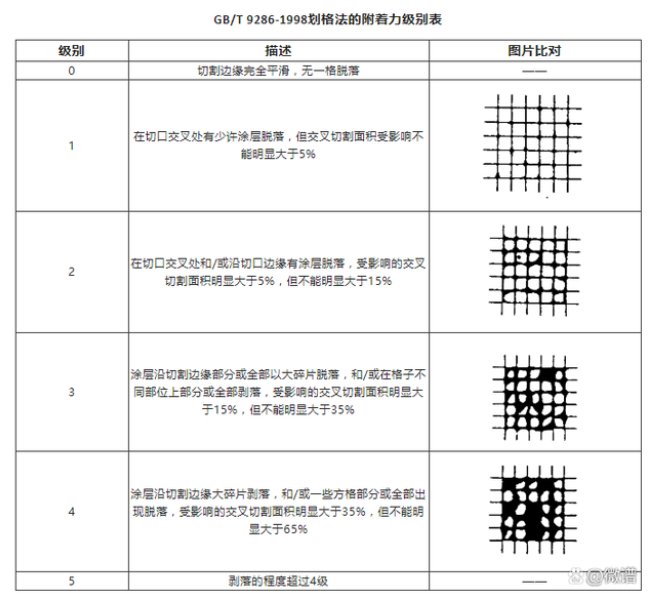

評級方法：在良好照明的環(huán)境下，目視檢查測試面涂層的脫落情況。附著(zhù)力共分6個(gè)等級，從0級到5級涂層附著(zhù)力依次遞減，5級最差。GB/T 9286-1998劃格法的附著(zhù)力級別見(jiàn)下表。
方法特點(diǎn)：劃格法適用于測量厚度小于250mm的涂層，也可用于多涂層的測定，但由于不易判斷是涂層與底材之間的附著(zhù)力還是涂層之間的附著(zhù)力，因此多用于單涂層的測定。劃格法也屬于間接測試法，操作簡(jiǎn)單，應用較廣。
拉開(kāi)法附著(zhù)力測試法
方法簡(jiǎn)介：拉開(kāi)法附著(zhù)力是在指定的速度下，在試樣的膠結面上施加垂直、均勻的拉力，來(lái)測定涂層之間或涂層與底材之間的附著(zhù)力破壞所需要的力，通常以測得的單位面積的拉力大小來(lái)表示附著(zhù)力。
A——底材的內聚力破壞；
A/B——第一道涂層與底材間的附著(zhù)破壞；
B——第一道涂層的內聚破壞；
B/C——第一道涂層與第二道涂層間的附著(zhù)破壞；
n——復合涂層的第n道涂層的內聚破壞；
n/m——復合涂層的第n道涂層與第m道涂層間的附著(zhù)破壞；
-/Y——最后一道涂層與膠黏劑間的附著(zhù)破壞；
Y——膠黏劑的內聚破壞；
Y/Z——膠黏劑與試柱間的膠結破壞。
方法簡(jiǎn)介：拉開(kāi)法附著(zhù)力是在指定的速度下，在試樣的膠結面上施加垂直、均勻的拉力，來(lái)測定涂層之間或涂層與底材之間的附著(zhù)力破壞所需要的力，通常以測得的單位面積的拉力大小來(lái)表示附著(zhù)力。
常用標準：GB/T 5210-2006，ISO 4624-2016
評級方法：拉開(kāi)法附著(zhù)力以破壞強度和破壞性質(zhì)來(lái)表示，破壞強度以試樣被拉開(kāi)時(shí)的負荷與試柱面積的比值來(lái)表示，以MPa計。破壞性質(zhì)通過(guò)目測破壞表面來(lái)確定，以下為破壞類(lèi)型。
A——底材的內聚力破壞；
A/B——第一道涂層與底材間的附著(zhù)破壞；
B——第一道涂層的內聚破壞；
B/C——第一道涂層與第二道涂層間的附著(zhù)破壞；
n——復合涂層的第n道涂層的內聚破壞；
n/m——復合涂層的第n道涂層與第m道涂層間的附著(zhù)破壞；
-/Y——最后一道涂層與膠黏劑間的附著(zhù)破壞；
Y——膠黏劑的內聚破壞；
Y/Z——膠黏劑與試柱間的膠結破壞。
方法特點(diǎn)：拉開(kāi)法附著(zhù)力適用于較厚涂層，單涂層和多涂層體系，測定涂層之間的附著(zhù)力時(shí)，可優(yōu)先選用該方法。拉開(kāi)法屬于直接測定法，能用數值表示涂層附著(zhù)力，可用于研究涂料配方是否合理及全面評價(jià)涂層整體附著(zhù)效果。此法較為復雜，且須等膠黏劑完全固化后才能進(jìn)行試驗。
Category
